Опорная кран-балка: что скрывается за термином

Опорная кран-балка представляет собой однобалочный мостовой кран малого тоннажа, который перемещается по надземным рельсовым путям. В отличие от подвесных аналогов, такая конструкция опирается на рельсы сверху, что придаёт ей дополнительную устойчивость. Именно поэтому опорные модели способны поднимать более тяжёлые грузы на большую высоту. Применяются они на производственных площадках, складах, в ремонтных цехах — везде, где требуется регулярное перемещение грузов в пределах рабочего периметра.

На машиностроительном предприятии в Челябинске перед инженерами стояла задача организовать перемещение металлических заготовок весом до 8 тонн между тремя пролётами. Подвесной вариант не подходил из-за ограничений по высоте подъёма. Решением стала опорная кран-балка с пролётом 18 метров — она полностью перекрыла рабочую зону и обеспечила нужную грузоподъёмность.

Конструкция, обеспечивающая устойчивость

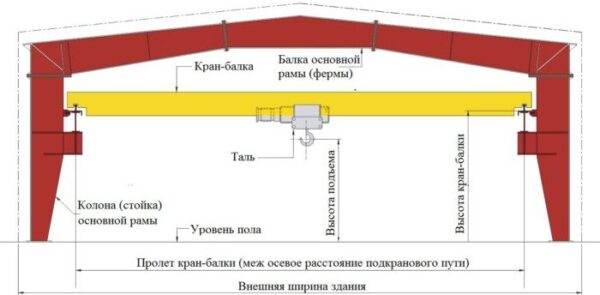

Основа опорной кран-балки — пролётная балка, чаще всего изготавливаемая из двутавра. Она соединяет две концевые балки, на которых установлены мотор-редукторы, приводящие кран в движение. По пролётной балке передвигается таль (электротельфер) с крюковой подвеской на канатном тросе. Питание подводится по высоковольтному кабелю или через троллейный токоподвод. Управление — с пола через кнопочный пульт на гибком кабеле, по желанию заказчика дополняется радиоуправлением.

Каждый элемент конструкции рассчитан на определённые нагрузки. Для пролёта 22,5 метра и грузоподъёмности 16,5 тонны требуется усиленный двутавр и концевые балки повышенной прочности. Поэтому инженеры подбирают узлы индивидуально под задачу, а не по универсальному шаблону.

Грузоподъёмность и пролёт: диапазон реальных задач

Стандартный модельный ряд опорных кран-балок охватывает грузоподъёмность от 1 до 16,5 тонны при пролёте от 4,5 до 22,5 метра. Такой диапазон покрывает большинство производственных задач — от перемещения небольших узлов до подъёма тяжёлых металлических конструкций. При необходимости изготавливаются краны под заказ грузоподъёмностью до 50 тонн. кран-балка опорная в базовой комплектации поставляется с паспортом и инструкцией по монтажу.

На складе готовой продукции в Казани требовалось перемещать рулоны металла весом до 12 тонн. Стандартная модель на 12,5 тонны с пролётом 16 метров закрыла задачу полностью — без необходимости заказывать нестандартную конструкцию. Это типичный пример, когда типовая линейка перекрывает реальные потребности предприятия.

Привод и управление: что выбрать для конкретного цеха

Опорные кран-балки выпускаются с ручным и электрическим приводом. Ручной вариант уместен на небольших участках с редкими подъёмами — он проще в обслуживании и дешевле. Электрический привод даёт производительность и плавность хода, необходимые для интенсивной эксплуатации. Управление стандартно осуществляется с пола через кнопочный пульт, присоединённый к тали гибким кабелем. Дополнительно доступны радиоуправление и частотный преобразователь для плавного пуска и остановки.

В цехе по сборке крупногабаритных конструкций в Новосибирске операторы работали с грузами до 5 тонн по 40-50 циклов в смену. Ручной привод создавал избыточную нагрузку на персонал. После установки электрической кран-балки с радиоуправлением производительность участка выросла, а утомляемость операторов заметно снизилась.

Монтаж и условия эксплуатации

Кран-балка поставляется в разобранном виде и собирается на объекте. Концевые балки устанавливаются на подкрановые пути, монтируется пролётная балка, подключается электрика, проводятся пусконаладочные работы. Пролётные балки длиной свыше 13,5 метра отгружаются частями и стыкуются на месте. Оборудование работает при температуре от минус 20 до плюс 40 градусов, по отдельному требованию — до минус 40. Допускается эксплуатация как в помещении, так и на открытых площадках.

Для склада в Екатеринбурге с неотапливаемым ангаром подобрали исполнение, рассчитанное на зимнюю эксплуатацию при минус 35 градусах. Дополнительно установили тормоз на передвижение крана и галерею обслуживания — это упростило регламентные работы и повысило безопасность персонала.

Как подобрать опорную кран-балку под задачу

Подбор начинается с трёх параметров — максимального веса груза, требуемого пролёта и высоты подъёма. Далее учитываются интенсивность работы, условия среды и способ управления. На основе этих данных инженеры рассчитывают конструкцию и предлагают оптимальную комплектацию. Универсального решения не существует — каждая задача требует своего набора характеристик.

• Определите максимальный вес груза с запасом 10-15 процентов.
• Замерьте пролёт — расстояние между рельсовыми путями.
• Уточните высоту подъёма и габариты помещения.
• Оцените интенсивность эксплуатации (число циклов в смену).
• Выберите способ управления — с пола, радио или стационарный пульт.

Один из заказчиков в Перми изначально планировал кран-балку на 5 тонн, но после консультации с инженерами пересмотрел требования — с учётом перспективы роста производства выбрал модель на 6,3 тонны. Такой запас позволил избежать замены оборудования через два года. Практика показывает: точный расчёт на старте экономит средства на длинной дистанции.

Частые вопросы об опорных кран-балках

Статья носит информационный характер. Окончательное решение принимайте после изучения официальных источников.
